高铬低铬铬刚玉性能差异
发布时间：：2026-06-29 11:33:43作者：王经理 18039336686 浏览次数：
高铬和低铬铬刚玉的主要性能差异体现在氧化铬含量、耐侵蚀性、强度、热震稳定性以及适用场景上。
1、化学成分差异：低铬铬刚玉的氧化铬含量通常在0.20%0.45%之间，氧化铝含量≥98.5%；中铬铬刚玉的氧化铬含量在0.45%1.00%之间，氧化铝含量≥98.2%；高铬铬刚玉的氧化铬含量在1.0%2.0%之间，氧化铝含量≥97.4%。随着铬含量增加，氧化铝比例相应降低。
2、物理性能差异：高铬
铬刚玉的硬度更高，显微硬度可达22002300 kg/mm²，而低铬铬刚玉的硬度相对较低。高铬铬刚玉的体密度通常也更高，可达3.7g/cm³以上，致密度更好，气孔率更低。
3、耐侵蚀性差异：这是两者最显著的性能区别。高铬铬刚玉由于氧化铬含量高，在熔渣和玻璃熔体中的溶解度远低于低铬铬刚玉。Cr₂O₃与炉渣反应生成的液相粘度大，能有效阻止熔渣沿毛细孔向砖体内部渗透，避免形成变质层而产生结构剥落。因此，高铬铬刚玉的抗渣侵蚀能力明显优于低铬铬刚玉。
4、强度差异：高铬铬刚玉的常温耐压强度通常大于150MPa，而低铬铬刚玉的强度相对较低。这是因为高铬含量促进了Al₂O₃Cr₂O₃固溶体的充分形成，这种固溶体像桥一样把颗粒和细粉连接在一起，使材料强度大幅提升。
5、热震稳定性差异：在铬刚玉砖中，当氧化铬含量在12%20%之间时，热震稳定性比纯刚玉砖有所提高。但对于磨料级铬刚玉（铬含量1%2%），高铬产品的热震稳定性通常优于低铬产品，能更好地承受温度急剧变化而不开裂。
6、适用场景差异：低铬铬刚玉适用于侵蚀性较弱的高温环境，如一般钢铁冶炼、铸造等领域，性价比高。中铬铬刚玉是应用最多的型号，平衡了性能与成本。高铬铬刚玉则专用于强腐蚀环境，如煤气化炉内衬、玻璃窑关键部位、炭黑反应炉、垃圾焚烧炉等需要高抗渣侵蚀性的高温设备。

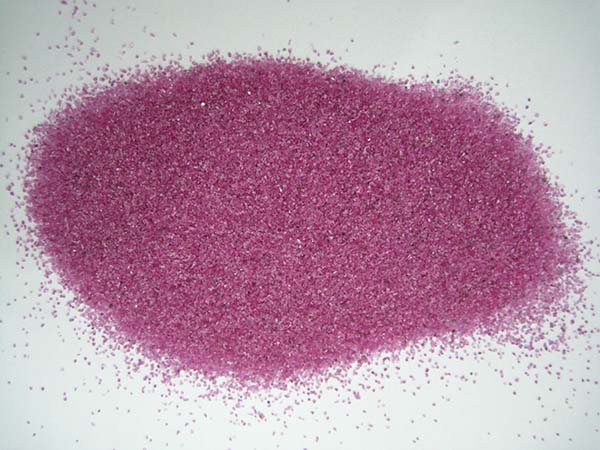

7、颜色差异：铬刚玉的颜色随铬含量增加而加深。低铬铬刚玉呈浅粉红色，中铬铬刚玉呈粉红色，高铬铬刚玉则呈现紫红或玫瑰红色，颜色越深通常代表铬含量越高。
添加微信·获取报价
