铬刚玉耐火浇注料的特点有哪些
发布时间：：2026-08-20 11:03:08作者：王经理 18039336686 浏览次数：

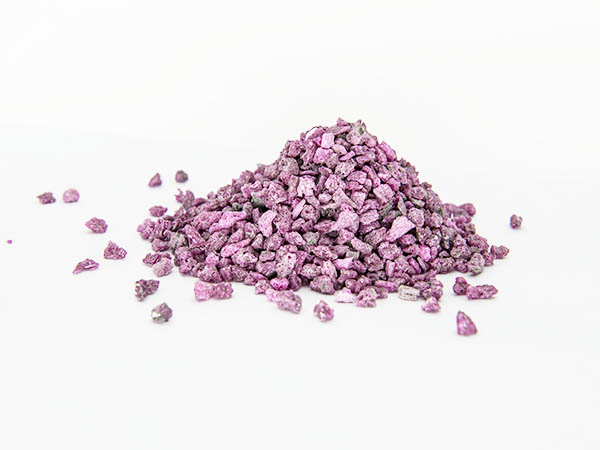

铬刚玉耐火浇注料是一种高性能不定形耐火材料，结合了刚玉的高硬度与氧化铬的化学稳定性，在高温工业领域展现出显著优势。其核心特点如下：
1.优异的抗渣侵蚀与渗透能力
氧化铬与氧化铝在高温下形成连续固溶体，当与熔渣接触时，会形成一层致密的保护层，能有效阻止熔渣和金属液的渗透与侵蚀。其抗渣性能通常是普通高铝浇注料的3至5倍，特别适用于渣线、精炼炉等侵蚀性较强的部位。
2.优异的高温稳定性
铬刚玉浇注料的耐火度通常超过1790℃，甚至可达2000℃，荷重软化开始温度高达1600℃以上。在高温环境下，其物理和化学性质稳定，体积变化小，不易软化或变形，能在1600℃以上的高温及强腐蚀工况下长期稳定服役。
3.高强度与高耐磨性
该材料具有很高的机械强度，常温耐压强度通常在100MPa以上，高温烧后耐压强度甚至可超过200MPa。同时，刚玉和氧化铬本身的高硬度赋予了它优异的耐磨性，能抵抗高速物料、固体颗粒的冲刷和撞击，抗磨损性能比一般刚玉浇注料提升20%至30%。
4.良好的抗热震稳定性
铬刚玉浇注料的热膨胀系数低，在温度急剧变化时，能有效分散热应力，不易出现裂纹或剥落。这使得它非常适合用于需要频繁冷热循环的设备，如钢包、水泥回转窑等。
5.结构致密与体积稳定性好
通过合理的颗粒级配和超微粉技术，铬刚玉浇注料的气孔率低，结构致密，能有效降低气体和液体的渗透。其高温体积稳定性好，重烧收缩很小，能长期保持炉衬结构的完整性，减少因热膨胀或化学侵蚀导致的开裂和剥落。
6.施工便捷，整体性强
作为一种不定形耐火材料，铬刚玉浇注料具有良好的流动性和可塑性，可通过浇注、振动成型等方式快速施工，无需复杂的砌筑工艺。它能适配各种复杂形状的窑炉部位，浇筑后形成无缝整体结构，避免了砖缝带来的漏火、渣料渗透等问题，施工效率高，且能降低综合成本。
关于氧化铬添加量的注意事项
需要注意的是，氧化铬的添加量并非越多越好。过多的氧化铬在反复的热应力作用下，可能导致材料易剥落断层，并可能堵塞通气通道。通常，氧化铬的添加量控制在3%-6%之间时，能获得最佳的抗渣性与结构稳定性的平衡。
添加微信·获取报价
